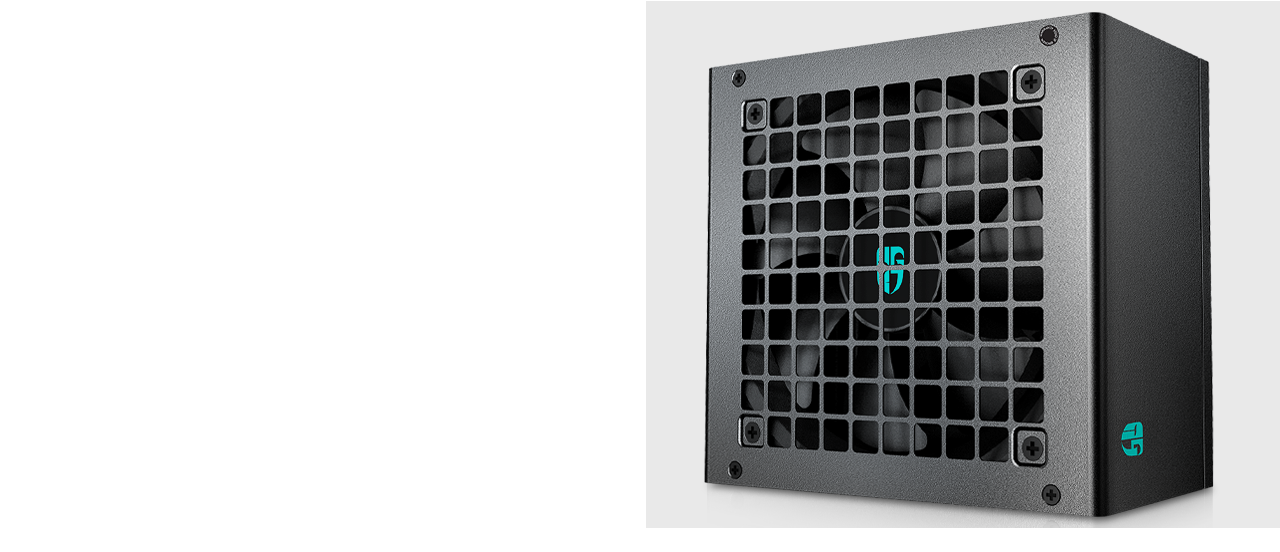

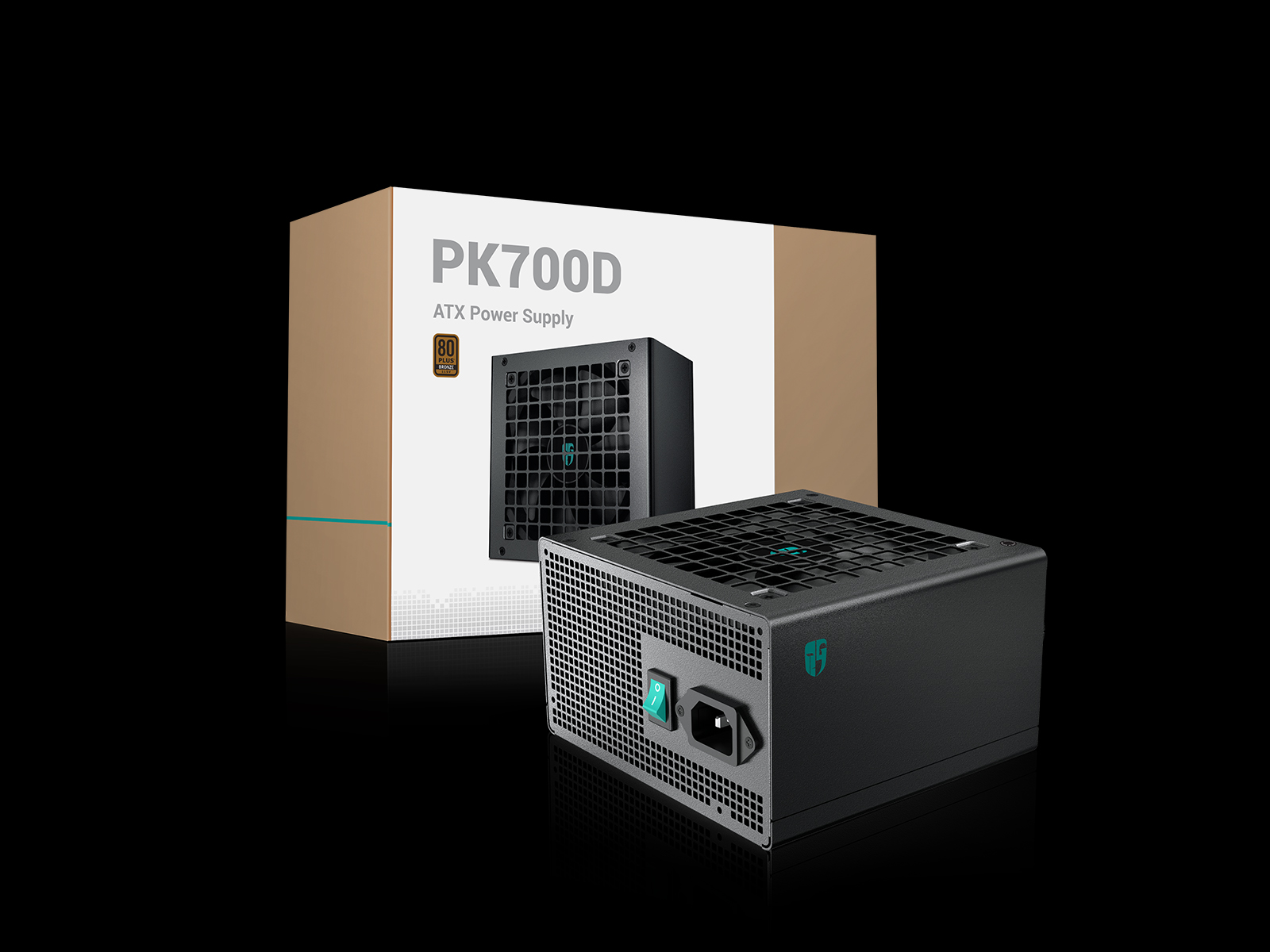

PK700D GAMERSTORM Блоки питания

Соответствие 80 PLUS Bronze

Серия PK-D сертифицирована по стандарту 80 PLUS Bronze, обеспечивая эффективность до 85% при типичной нагрузке, сводя к минимуму избыточное тепловыделение и снижая затраты на электроэнергию.

Преобразователь DC-DC

Конвертер DC-DC, разработанный для шин +3,3 В и +5 В, помогает добиться более точного регулирования напряжения и улучшить совместимость системы с компонентами следующего поколения.

Условия эксплуатации

Разработан для стабильной работы и обеспечения постоянной выходной мощности в условиях окружающей среды с высокими температурами (вплоть до 40°C) и на высотах до 5000 м. над уровнем моря.

Соответствие ErP Lot 6

Разработан для обеспечения минимального потребления в режиме ожидания, чтобы соответствовать международным стандартам ErP Lot 6 для снижения общего энергопотребления.

*Этот продукт запрещается использовать для майнинга и других непредусмотренных целей. Если продукт придет в негодность в результате использования для таких целей, может отказать в соответствующем гарантийном обслуживании на основании условий гарантии для блоков питания.

Удобные и незаметные кабели

Плоские кабели помогают гармонировать с другими компонентами и облегчают укладку внутри корпуса.

Main Power Connector 24 (20+4)Pin x1

EPS 12V Connector 8 (4+4)Pin x2

PCI-E (6+2)Pin x2

SATA x3

SATA x4

4Pin Peripheral x4

AC INPUT	VOLTAGE		CURRENT	FREQUENCY
AC INPUT	100-240Vac		10A-5.0A	50-60Hz
DC OUTPUT	+3.3V	+5V	+12V	-12V	+5VSB
CURRENT(Max)	20A	20A	58A	0.3A	2.5A
OUTPUT(Max)	120W		696W	3.6W	12.5W
TOTAL OUTPUT	700W

технические спецификации

Модель	PK700D
Модель No	PK700D-F20
Общий выход	700W
Type	ATX12V V2.4
Размер устройства	150×140×86mm (Ш x Д x В)
Сертификация 80PLUS	Bronze
Размер вентилятора	120mm
Подшипник вентилятора	Hypro подшипник
Топология	Active Коррекция коэффициента мощности+DC/DC
Конденсаторы	Конденсатор тайваньского производства
Сигнал Power Good	100-150ms
Время задержки	≥16ms(80% Load)
Эффективность	≥85% При Типичной Нагрузке(50% Загрузка 80%)
Защита	SCP,OPP,OTP,OVP,OCP,UVP
Рабочая температура	0 - 40 °C
Соответствие нормативным актам	CB/CE/FCC/CAN ICES-003(B)/NMB-003(B)/ TUV-RH/CCC/UKCA/EAC/RCM/BIS/KC
Соответсвие ErP	ErP 2013
Время наработки на отказ	100,000 Часов
